考慮購買二手現代保時捷？請務必做好功課——這不僅限於尋找機械狀況良好的車輛。正如先前深入探討LN Engineering針對M96與M97引擎中間軸承問題的多方位解決方案所述，了解機械故障的「原因」與「原理」是避免重大財務損失的最佳防護。
而保時捷同樣臭名昭著的汽缸刮傷問題，唯一的解決方法就是全面引擎重建，費用有時甚至超過車輛本身的購買價格。這個問題幾乎成為常態；與IMS問題主要影響911與Cayman/Boxster車型相比，汽缸刮傷不僅影響M96/M97引擎，還波及Panamera、Cayenne、Macan等多款使用類似高矽鋁合金引擎技術的歐洲車款。
汽缸刮傷問題範圍廣泛，我們先從「什麼是汽缸刮傷」開始說明。
基本上，汽缸刮傷是引擎汽缸壁因活塞摩擦而磨損，若不加以控制，最終必然導致引擎完全失效。此問題多發生於使用高矽鋁合金汽缸體的引擎，該合金中矽與鋁的特定比例有助於透過暴露矽顆粒於機油中來潤滑汽缸壁。
雖然我們聚焦於被視為先進且高性能的車款，但此技術可追溯至1927年Lancia為其Lambda車系引入高矽鋁合金。無襯套鋁合金汽缸體則於1970年代初期隨雪佛蘭Vega量產。通用汽車與Reynolds金屬公司合作開發專利材料Reynolds A390，後演變為商標Alusil。

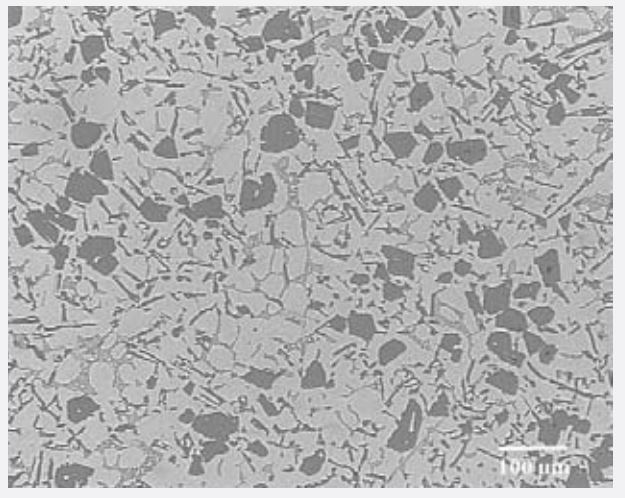

保時捷及其他歐洲車廠迅速採用Alusil，且大多無重大問題。（此處非指保時捷長期使用的Nikasil，該為鎳、矽與碳化物的汽缸鍍層。）保時捷在部分空冷2.7及所有3.0 SC車型，以及944及後續的928與968車型中使用Alusil。Alusil汽缸體無鍍層，需透過化學蝕刻或機械方式暴露鋁合金基體中的矽顆粒，形成油膜以支撐活塞與活塞環運作。活塞則鍍鐵或塗層以防止未塗層鋁活塞與鋁汽缸壁直接接觸時產生的磨損。

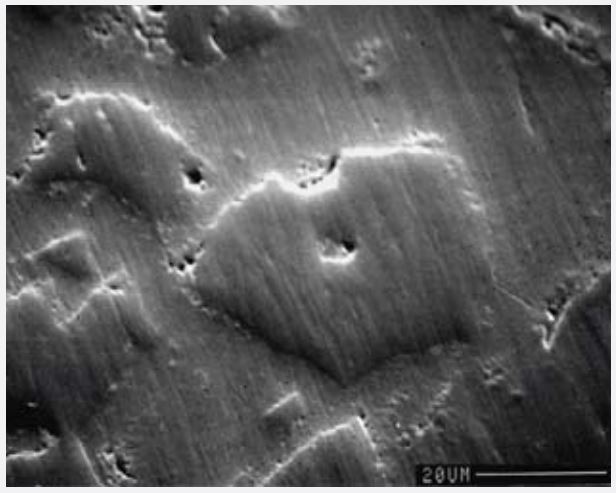

LN Engineering的Charles Navarro推測，M96/M97引擎改用機械暴露方式可能損傷矽顆粒，導致汽缸刮傷問題加劇。此問題因活塞由鐵鍍鋁鑄件改為鍛造鋁活塞，且鍛造活塞的鐵塗層耐久度較差且易剝落，剝落物成為嚴重磨料，造成鋁對鋁接觸時的磨損與刮傷。早期保時捷如911 SC、944與928因採用化學蝕刻與鐵鍍活塞，汽缸刮傷發生率明顯較低。
真正的轉折點是保時捷於1997年改用Lokasil材質，沿用至2008年。Lokasil與Alusil不同，前者將矽含量集中於汽缸內壁，其他部分則用普通且成本較低的鋁合金鑄造。
汽缸刮傷是多重因素累積的結果，除了機械與化學因素及活塞材質外，冷車啟動與長時間怠速會導致燃油沖刷，剝離汽缸壁潤滑油膜。高乙醇含量燃油、燃油噴射器老化或髒污造成霧化不良與漏油，均加劇此問題。因此LN Engineering建議使用頂級優質燃油。
反而現代機油技術的進步對防止汽缸刮傷不利，多數配方優化以保護排放系統與提升燃油效率。例如通用汽車建議6.2升L87 V8引擎改用0W-40機油，取代先前的0W-20。
配件也可能成為隱患。易脆塑膠零件如空氣油分離器通氣管與加油管常引起真空洩漏，導致ECU過度供油，進一步加劇燃油沖刷。缺乏或不良的預防性維護則形成惡性循環。
與M96/M97的IMS問題不同，汽缸刮傷是慢性且漸進的故障，會有明顯前兆。隨著汽缸壁損壞加劇，機油消耗大增並導致積碳堆積。積碳達臨界點時，活塞上的積碳會暫時提升壓縮比，使引擎短暫運轉更強，但ECU無法調整壓縮變化，最終引發點火爆震並導致災難性故障。汽缸刮傷末期常見的損壞包括連桿軸承損失、曲軸與活塞損壞及汽缸裂縫。過度機油消耗亦會損害氧氣感測器與催化轉換器，並因火星塞積碳引發失火。唯一解決辦法是完全拆解重建引擎，無法靠任何方法穩定或逆轉刮傷。越早發現並處理，越能延緩重建時間。
汽缸刮傷最常見於早期水冷保時捷911、Boxster與Cayman的M96與M97引擎，但問題遠比多數人想像的廣泛。受影響車款包括：
- 3.6升與3.8升引擎特別容易受影響，雖然早期996.1的3.4升較少見，但仍非免疫。
- 主要影響晚期3.4升“S”版本，基礎2.5、2.7與3.2升引擎較少受影響。

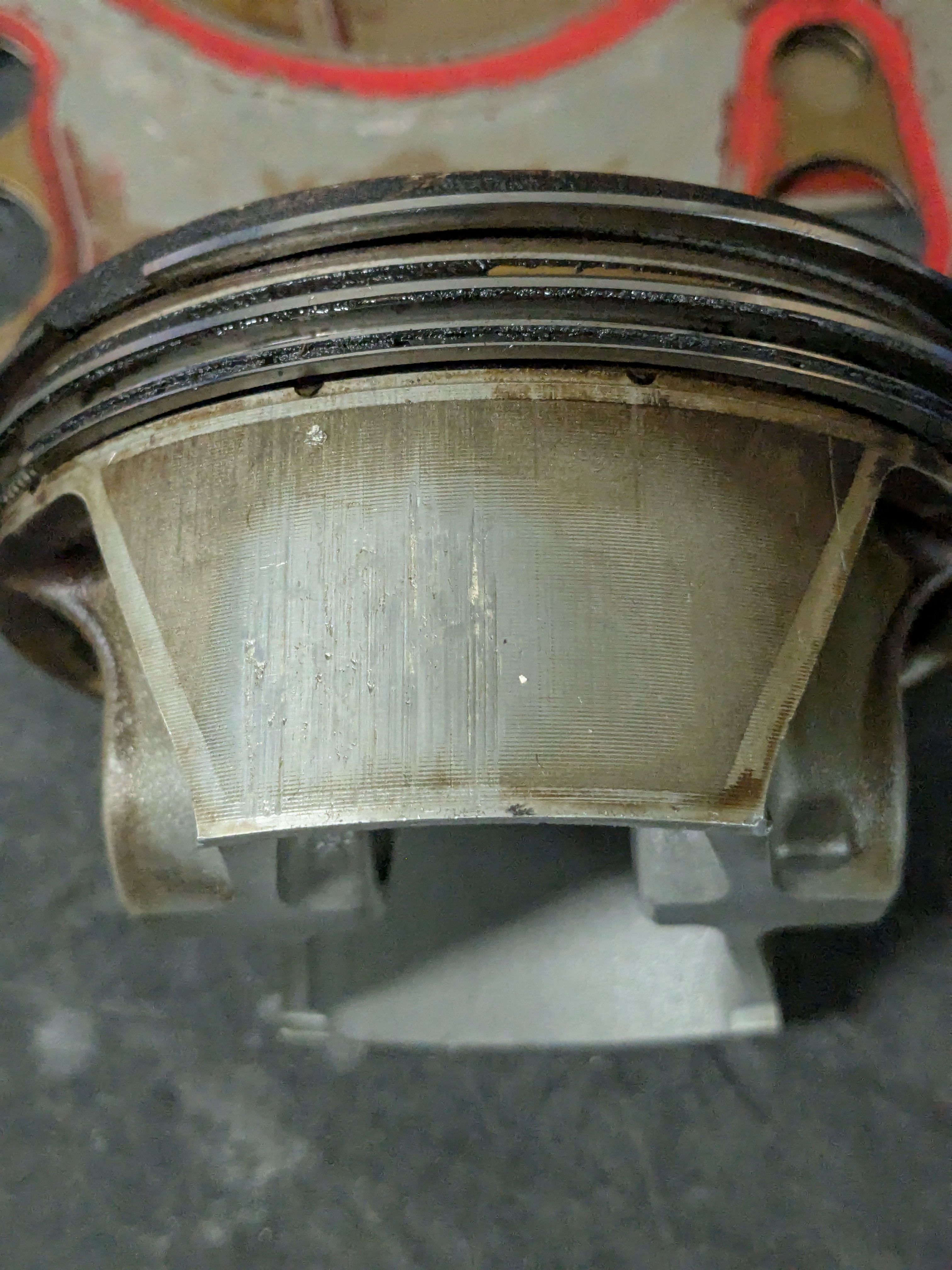

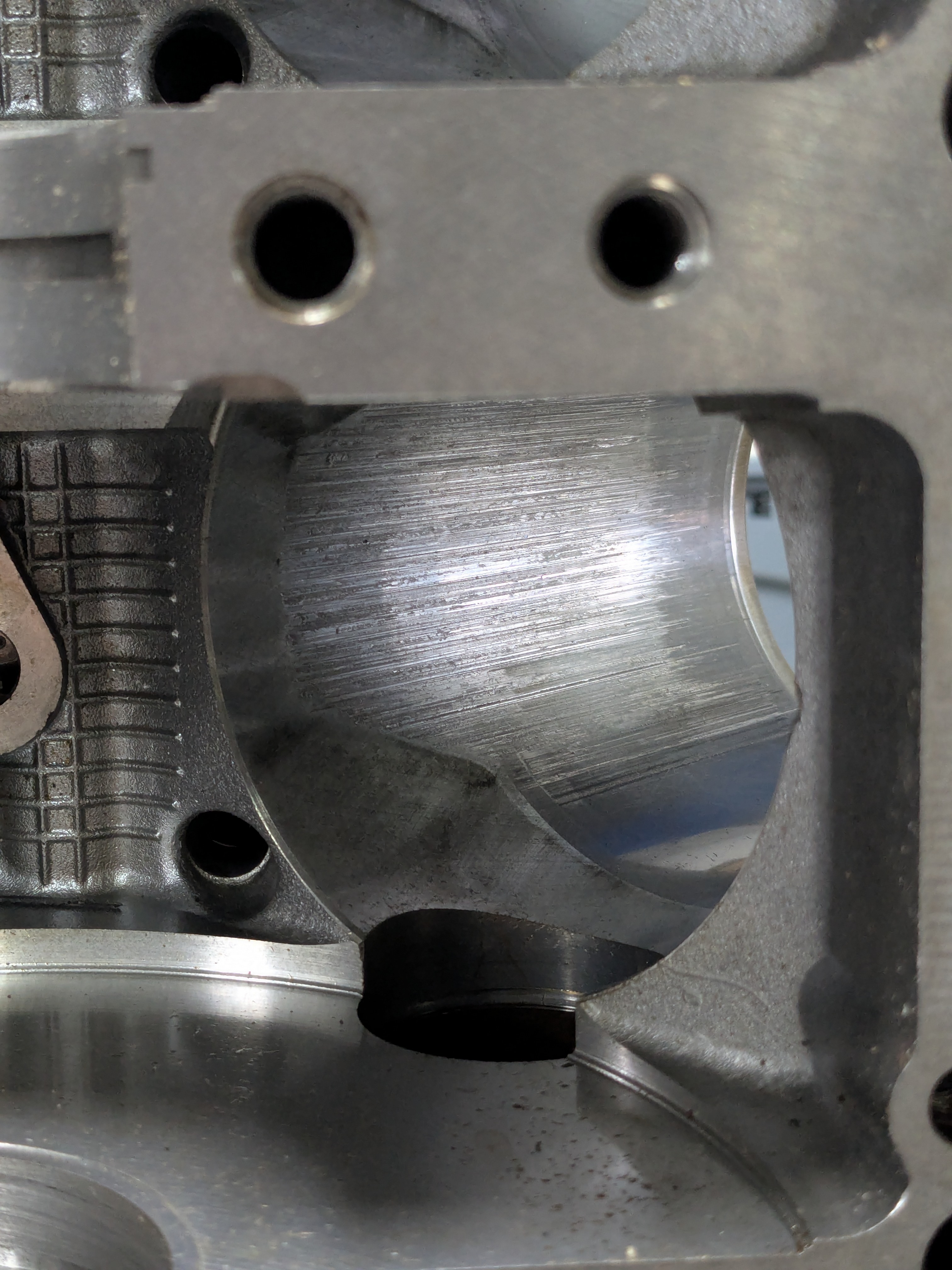

- 使用相同高矽鋁合金技術（Alusil）的V6與V8引擎車款均有報告汽缸刮傷，尤其第一代Cayenne與Panamera V8車型問題嚴重。
重要的是，汽缸刮傷並非保時捷獨有，任何使用高矽鋁合金汽缸體的引擎均可能受影響，包括BMW、Audi與Mercedes-Benz等歐洲品牌。
風險最高的車輛通常是油品更換不頻繁、短途行駛、冷車啟動頻繁、長時間怠速、塑膠零件老化及燃油系統因乙醇燃料加速劣化，這些因素均促進燃油沖刷與汽缸刮傷。購車前仔細檢查並嚴格執行保養計畫（含機油分析）是最佳防護。
與Mezger引擎家族完全免疫IMS問題相似，搭載此傳奇耐用引擎的車款也不會有汽缸刮傷，因其擁有更完善的潤滑系統與Nikasil鍍層汽缸，包括：
購買此類車輛時，全面且細緻的購前檢查至關重要。檢查汽缸健康必須正確使用汽缸鏡檢查，且須注意檢查方法。LN Engineering與Flat 6 Innovations建議拆下油底殼，將活塞推至上止點，從底部檢查Bank 2汽缸。應從上下兩側檢查，若汽缸頂部已有刮傷，表示引擎已接近報廢。
為何總是從Bank 2開始？意見不一，LN推測因M96/M97活塞偏移設計缺陷，保時捷未針對不同汽缸列使用專用活塞，導致Bank 2偏移不理想。另有說法認為與溫度有關，故低溫恆溫器對M96/M97相當重要。Jake Raby指出Bank 2的4號或6號汽缸進氣流動差異可能導致燃油過豐，進一步加劇燃油沖刷。適當的購前檢查應包含從油底殼與火星塞側雙向檢查汽缸，並檢視所有火星塞是否有油污或燃油積碳。
定期機油分析是監控引擎健康與偵測汽缸刮傷的好工具。鋁、矽、鐵含量升高及燃油稀釋通常是汽缸刮傷的指標。
Durametric診斷工具可檢查燃油修正值並提供保時捷專用診斷功能，但使用者與技師須懂得解讀數據，避免誤判。使用壓力計測量曲軸箱真空度亦有助評估活塞環密封狀況，M96/M97引擎建議值為4-6英寸水柱，低於此值表示活塞環密封不良或有大漏氣，高於則可能是空氣油分離器故障，伴隨進氣管油跡、冒煙及後主油封哨音。
若你已開始擔心車庫中的愛車，別慌，有明確步驟可辨識症狀並防止健康引擎受損。機油分析關鍵，LN Engineering建議使用含高鉬的優質機油。僅靠ZDDP添加劑無法有效保護鋁合金表面，添加劑只是權宜之計，無法取代專為Alusil與Lokasil汽缸優化的全配方機油。
最明智的做法是從一輛已知無問題的健康車開始，不要追求問題車。建立健康M96/M97引擎的基準，並在問題發生前預防。除了正確檢查汽缸與定期機油分析外，LN也建議定期使用Driven DT或DI機油及Driven Injector Defender來預防汽缸刮傷。
了解了「什麼是汽缸刮傷」，接下來談談「如何解決」。LN Engineering的Charles Navarro與Flat 6 Innovations的Jake Raby是最早診斷汽缸刮傷成因並提供全面解決方案的專家。
與他們對IMS問題的研究類似，保時捷專家Bruce Anderson在2000年代初期引導他們關注M96引擎的問題。Navarro與Raby原本是空冷保時捷迷，早在涉足水冷保時捷前就已在空冷社群建立聲譽。Navarro大學畢業即以耐用的鎳矽碳化物鍍層鋁汽缸聞名，該技術最初在大眾社群流行，後擴散至空冷保時捷。Nickies汽缸對Type 4引擎（用於保時捷914與912E）是一大突破，提供媲美911的可靠動力。Raby被視為Type 4引擎的權威，與Navarro合作開發Nickies汽缸，成就斐然。
Navarro憑藉汽缸襯套經驗，獲得保時捷經銷商邀請協助早期M96汽缸刮傷問題。為建立基準，他購買多具損壞M96引擎進行解剖，並邀請Raby共同研發汽缸與IMS問題。汽缸刮傷是他們首批研究的故障模式之一，隨後與IMS問題研發同步進行。這與後來推出的IMS改良套件不同，因為他們從未計劃在不重建引擎的情況下升級IMS。
他們的第一步是將Nickies汽缸技術應用於水冷引擎，接著開發專用活塞規格、汽缸墊片及其他專利零件。早期多為逆向工程，因缺乏官方資料，幾乎所有開發引擎均以性能規格打造。
當時M96引擎的弱點尚未廣為人知。大多數成功的升級與耐久性改良發生於美國，歐洲多著重於簡單維修與原廠重建。Navarro與Raby的創新方法讓他們發現M96家族有31種不同故障模式，其中24種在前五年內被識別，這多得益於他們的性能測試與實驗，包括賽道極限測試、排氣量與壓縮比提升，甚至打造並參賽創紀錄的M96動力996。
關鍵在於故障紀錄，只有重複出現超過四次的問題才列入清單。燃油噴射器故障導致燃油沖刷是最嚴重的原因之一。當他們發現使用原廠短引擎組件重建的新引擎，在裝配原廠二手噴油嘴後，部分汽缸在數千英里內反覆出現刮傷。後續測試發現問題噴油嘴霧化不良且漏油，造成潤滑油膜流失。
值得注意的是，LN Engineering與Flat 6 Innovations完全獨立進行故障研究與修復，未獲得任何官方支持。至今仍無官方公佈的關鍵公差規格，Navarro與Raby必須自行建立技術手冊。即使保時捷釋出部分扭力規格，許多重要間隙與尺寸資料仍無法取得。聯邦「維修權」法案（目前停滯）若通過，將允許消費者與獨立維修廠取得必要零件、工具與資訊。官方維修手冊幫助有限，Navarro與Raby皆指出手冊中存在錯誤與遺漏，包括凸輪軸定時程序錯誤，導致組裝失誤。
這些努力的成果是為所有受汽缸刮傷影響的保時捷引擎提供全面且美國製造的解決方案。由於唯一真正解決方法是引擎重建，多數客戶選擇性能升級方案，順便處理刮傷問題。修復始於移除損壞的Lokasil襯套，換裝鍍鎳矽碳化物的鋁汽缸套，提供硬度高、耐磨且低摩擦的汽缸表面。
若引擎為Alusil材質，多數可透過加大缸徑與直接鍍層修復，但LN Engineering因環保法規不自行鍍層，而委託威斯康辛與賓州的信賴鍍層廠商依規格作業。
若選擇其他引擎改裝廠，務必詳盡調查與篩選。重用舊零件是紅旗，須確認新舊零件使用紀錄，並警惕過低報價與不合理短交期。即使改裝廠使用LN Engineering提供的新汽缸體或襯套，Navarro表示許多客戶未閱讀Flat 6 Innovations附帶的指示，導致改裝廠跳過關鍵步驟，造成重複故障。
引擎是愛車的心臟，絕不可省工。改裝廠必須更換噴油嘴、質量空氣流量計、氧氣感測器，若引擎已明確故障，所有受損或接觸異物污染機油的零件亦需更換。考慮車齡，建議同時更換常被忽略的輔助零件，如雙質量飛輪與冷卻液膨脹罐，雖增加成本但必要。
LN Engineering的水冷Nickies汽缸已有近二十年耐久性驗證，涵蓋原廠重建與極限性能改裝，但研發未止步。Raby與Navarro在APS（大氣等離子噴塗）與PTWA（等離子轉移電弧）汽缸塗層技術上經驗豐富，為保時捷新舊引擎提供更環保的汽缸耐磨解決方案。
PTWA技術用於保時捷最新一代水平對臥六缸引擎，始於2016-2019年991.2世代911，並延伸至718 Boxster/Cayman。大型車款則採用Audi衍生的4.0升雙渦輪EA825 V8，配備APS（SUMEbore）塗層，首見於2017年Panamera Turbo（971世代）。此4.0升引擎後續用於2019年後Cayenne Turbo、Panamera GTS、Lamborghini Urus、Bentley Continental GT與Bentayga，以及多款Audi S與RS車型。較小的2019年後Macan、Panamera 4與Cayenne基礎車型搭載的EA839 V6引擎則改用壓入式薄壁鑄鐵襯套，提升汽缸耐用度。
這些薄壁塗層與襯套厚度約0.15毫米，具優異熱導率、高耐磨性與更佳油膜控制。保時捷公開表示，與舊款Alusil V8引擎相比，汽缸磨損減少90%，機油消耗降低50%。
在Raby與Navarro的支持下，996與997車系的未來得以保障。
